产品介绍
适用范围

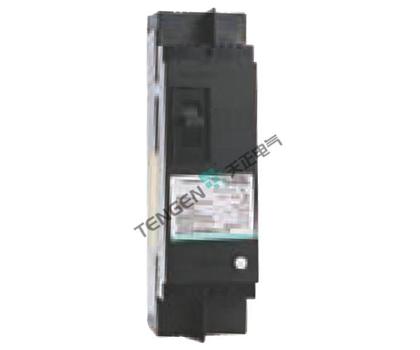

D215LE系列剩余电流保护断路器（以下简称断路器），适用于交流50Hz，额定电压为220V或380V，额定电流至100A的电路中，作剩余电流保护之用，也可用来防止因设备绝缘损坏，产生接地故障电流而引起的火灾危险。并可用来保护线路免受过载和短路等危害，以及用作线路不频繁转换之用。本系列派生的透明外壳剩余电流保护断路器，盖子采用新型、耐高温、高强度聚碳酸酯材料制作而成，可直观判断触头的通断状态，广泛用于建筑工地等临时用电场所。
符合标准：GB14048.2。
型号及其含义
注：N极不安装过电流脱口元件，且N极始终接通，不与其它三极一起合分。
正常工作条件及安装条件
安装地点的海拔不超过2000m。
周围空气温度
a周围空气温度上限不超过+40℃，下限不低于5℃。
b周围空气温度24h的平均值不超过+35℃。
大气条件
大气的相对湿度，在周围最高温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，月平均最大相对湿度为90%，同时，该月的平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露。
安装类别为Ⅲ。
安装条件
安装在无冲击撼动及无雨雪侵袭的地方，上接线端子接电源侧，下接线端子接负载侧，与垂直面的倾斜壶不超过5° 。
污染等级为3级。
断路器安装场所附近的外碰场在任何方向不超过地磁场的5倍。
断路器的剩余电流最大分断时间
| 剩余电流 | I△n | 2I△n | 5I△na | 10I△nb |
最大分断时间(s)
| 0.3 | 0.15 | 0.04 | 0.04 |
| a.对于I△n≤ 0.03A的剩余电流保护断路器，5I△n可用0.25A取代。 |
| b.按注a采用0.25A时，则10I△n为0.5A。 |
过电流脱扣器的保护特性
配电保护用断路器过电流脱扣器的保护特性
| 周围空气温度 | 试验电流/额定电流 | 试验时间 | 起始状态 |
| In＞63A | In≤ 63A |
| +30± 2℃ | 1.05 | 2h内不脱扣 | 1h内不脱扣 | 冷态开始 |
| 1.05 | 2h内脱扣 | 1h内脱扣 | 热态开始 |
电动机保护用断路器过电流脱扣器的保护特性
| 周围空气温度 | 试验电流/额定电流 | 试验时间 | 起始状态 |
| +20± 2℃ | 1.05 | 2h内不脱扣 | 冷态开始 |
| 1.2 | 2h内脱扣 | 热态开始 |
| -5± 2℃ | 1.05 | 2h内不脱扣 | 冷态开始 |
| 1.3 | 2h内脱扣 | 热态开始 |
| +40± 2℃ | 1 | 2h内不脱扣 | 冷态开始 |
| 1.2 | 2h内脱扣 | 热态开始 |
瞬时过电流脱扣器电流整定值
配电用断路器瞬时过电流脱扣器电流整定值为10In± 20%；
电动机保护用断路器瞬时过电流脱扣器电流整定值为12In± 20%。
结构与工作原理
本系列漏电断路器系电子式漏电断路器，主要由零序电流互感器、漏电脱扣器、电子放大部件、试验装置及带有过载和短路保护的断路器组成。全部零部件均装在一个塑料外壳中。
当被保护电路中有漏电或人身触电时，只要漏电电流达到动作电流值，零序电流互感器二次绕组的输出信号便可使可控硅触发导通，并通过漏电脱扣器使断路器动作，从而切断电源起到漏电和触电保护作用。
当被保护电路中出现过载或短路时，液压式脱扣器完成延时或瞬时脱扣动作，使漏电断路器动作，从而切断电源起到过载或短路保护作用。
| 额定频率 | 定制 > |
| 额定剩余不动作电流 | 定制 > |
额定剩余动作
电流 | 电流);">定制 > |
| 飞 弧 距 离 | 定制 > |
壳架等级
额定电流 | 额定电流);">定制 > |
| 操作循环次数 | 定制 > |
| 机械和电气无载操作循环次数 | 定制 > |
| 机械和电气有载操作循环次数 | 定制 > |
| 每小时操作循环次数 | 定制 > |
| 铜导线标称截面积 | 定制 > |
应用维护 :
订货须知
用户订货时必须说明：
断路器的名称及型号。
断路器额定电流。
断路器额定剩余动作电流。
保护种类、极数及数量。
例订购DZ15LE40，40A，三极四线，电动机保护用，额定剩余动作电流50mA，数量80台。
订购代号为 DZ15LE40/3N902，40A，50mA，80台。
