适用范围
适用于额定频率50Hz，额定电压6、10kV的三相交流线路中，户外直接测量线路中的有功和无功电能。
本产品符合标准：GB17201《组合互感器》。
型号及其含义

正常工作条件及安装条件
◇环境温度：-25℃-+40℃，日平均不超过+30℃；
◇海拔：不超过1000m；
◇大气条件：最高温度为﹢40℃时，空气相对湿度不超过50%，在较低的温度下，允许相对湿度不超过80%；
◇大气中无严重污秽，且介质中无足以腐蚀金属和破坏绝缘的气体与导电尘埃；
◇安装地点无剧烈振动及颠簸。
◇安装地点不受阳光直接辐射，无雨雪侵蚀及严重霉菌存在。
结构特征

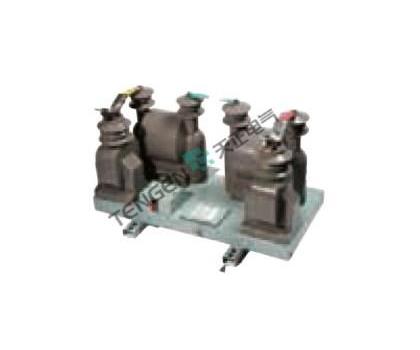

四台户外式全浇注结构的互感器组合定位于底板上，其中2台电压互感器接V-V接法。两台电流互感器按两相星接组合可测量三相有功和无功电能。互感器的二次引线从接线盒中引出进入表箱，底座的槽钢上有安装孔，供安装固定之用。
主要技术参数
额定电压：分为6kV，10kV。
额定电压比：6000/100V、10000/100V；电流比：5-300/5A，并分单变比和双变比两种；双变比计量一次接线P1、P2为大电流比。
额定容量：PT元件分：15、25、50VA三种；CT元件分：10、25、30VA三种。
准确等级：0.5级、0.2、0.5S、0.2S级。
订货须知
订货时请注明产品型号、电压等级、额定输出及相应准确级，如有特殊要求请在合同中注明。
